| EZ-222 ข้อกำหนด |
| |

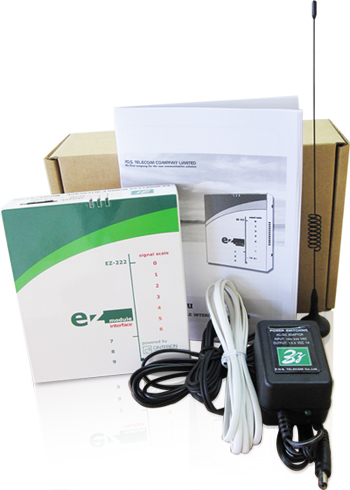

ชุดอุปกรณ์มาตรฐาน:
|
| ตัวเครื่อง EZ-222 |
1 เครื่อง |
| หม้อแปลงไฟฟ้า |
1 ตัว |
| เสาอากาศ |
1 ต้น |
| สายโทรศัพท์ |
1 เส้น |
| คู่มือการใช้งาน |
1 เล่ม |
| |
| เครื่อง EZ-Wireless Module Interface รุ่น EZ-222 |
| |
ขนาด (ก x ย x ส)
|
|
35 x 135 x 150 มม. |
| |
น้ำหนัก |
|
500 กรัม |
| |
แรงดันไฟฟ้าขาเข้า (Input Voltage)
กระแสไฟเข้า (Input Current) |
|
11.5 – 14.5 VDC
500 mA (สูงสุด) |
| |
ความถี่ขณะพร้อมรับการกดเบอร์
(Dial Tone Frequency)
ความถี่ขณะสายไม่ว่าง
(Busy Tone Frequency) |
|
400 + 50 Hz
400 Hz |
| |
Ring Voltage
Ring Frequency |
|
90 – 100 VAC
20 Hz |
| |
Terminal Impedance
|
|
600 Ohms
|
|
|
|
|
|
| |
| การส่งข้อมูล, การเชื่อมต่ออินเตอร์เน็ท |
| GPRS |
Class 10
(ความเร็วในการส่งข้อมูล 21.4 kbps uplink/ ความเร็วในการรับข้อมูล 85.6 kbps downlink or
ความเร็วในการส่งข้อมูล 42.8 kbps uplink/ ความเร็วในการรับข้อมูล 64.2 kbps downlink) |
| CSD |
ความเร็ว สูงสุด 14.4 kbps |
| หลอดไฟ LED |
| ANTENNA LED |
แสดงความเข้มสัญญาณโทรศัพท์ จำแนกตามสี และการกระพริบของไฟ |
| PHONE LED |
สว่าง เมื่อมีการใช้งานเสียง ( voice) |
| RS232 LED |
สว่าง เมื่อมีการใช้งานข้อมูล (data) ผ่าน GPRS หรือ CSD |
| ข้อต่อ (Connector) |
| ANTENNA |
สำหรับต่อ |
ข้อต่อสายอากาศ FME |
| RS232 |
สำหรับต่อ |
เครื่องคอมพิวเตอร์, เครื่องรูดบัตร ฯลฯ |
| PHONE |
สำหรับต่อ |
หัว RJ-11ของสายโทรศัพท์พื้นฐาน (Single Line) หรือตู้สาขา (PABX) |
| DC 12V |
สำหรับต่อ |
สาย DC 12V ที่ต่อมาจากหม้อแปลง 220 VAC/ 12VDC |
| หม้อแปลงไฟฟ้า (Power Adaptor) |
| Input: |
100-240 VAC 50 Hz |
| Output: |
12 VDC 1 A |
| เสาอากาศ TC101 (Antenna)*** |
| ประเภทเสาอากาศ |
Dual-band |
| Polarization: |
Vertical |
| ช่วงความถี่: |
890-960 / 1710-1990 MHz (ใช้ได้กับ ระบบ GSM900 และ GSM1800) |
| Gain: |
5 dBi (3 dBd) |
| |
|
| Bandwidth: |
70/170 Mhz |
| Impedance: |
50 Ohm |
| VSWR: |
≤ 1.7 / ≤ 2.0 |
| Max Power: |
50 W |
| |
|
| สี : |
สีดำ |
| ความสูงเสาอากาศ: |
300 มม. |
| น้ำหนัก: |
210 กรัม |
| |
|
| ความยาวสายอากาศ: |
2.5 เมตร |
| ข้อต่อสายอากาศ: |
FME Female |
| |
|
| *** ในกรณีพื้นที่ไม่มีสัญญาณ หรือสัญญาณไม่ดี ทางบริษัทฯ มีเสาอากาศที่ Gain สูงกว่านี้ให้ลูกค้าเลือกใช้ตามความเหมาะสมของแต่ละพื้นที่ |
|
|
| |
| |
| |
|
